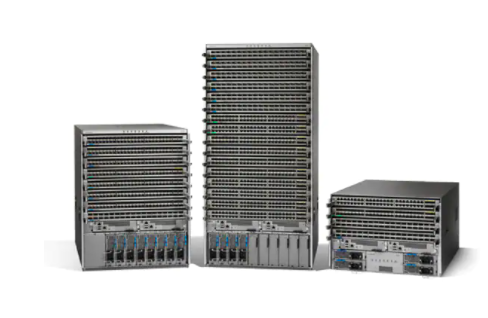

Cisco Nexus 9500系列模块化交换机支持广泛的线卡和交换矩阵模块选择,可提供1、10、25、40、50、100、200和400千兆位以太网接口。使用这些线卡,Cisco Nexus 9500系列交换机最多可以配置。
1. 256个400千兆以太网端口(或)
2. 524个200千兆以太网端口(或)
3. 1024个100 Gb以太网端口(或)
4. 2048个50千兆以太网端口(或)
5. 1024个40千兆位以太网端口(或)
6. 2304 25 Gb以太网端口(或)
7. 2304 1/10千兆以太网端口
部署场景
思科 Nexus 9500 系列交换机支持多种部署场景:
● 主干-枝叶交换矩阵中的主干节点
● 第 2/3 层网络中的核心或汇聚节点
● 第 2/3 层网络中的边界网关
主干-枝叶交换矩阵架构
思科 Nexus 9500 系列交换机的高端口密度和在同一机箱上支持多速端口的能力使其成为主干-枝叶交换矩阵架构中主干的理想选择。思科 Nexus 9500 系列交换机可用作思科以应用为中心的基础设施(思科 ACI)运行模式或思科 NX-OS 运行模式的主干。
在思科 NX-OS 模式下,思科 Nexus 9500 系列交换机支持基础路由和交换技术,以及采用 BGP-EVPN 控制平面的 VXLAN、分段路由、MPLS 和开放式 API 等现代技术。这些技术可灵活地构建主干-枝叶数据中心交换矩阵或经典三层数据中心网络。在此模式下,可以通过思科® 数据中心网络管理器 (DCNM) 来管理思科 Nexus 9500 系列交换机。
核心、汇聚和网关角色
思科 Nexus 9500 系列交换机可提供各种智能缓冲区、深度缓冲区、大表和高密度高速以太网接口的线卡。这些硬件功能连同广泛的路由和交换软件功能一起,使思科 Nexus 9500 系列交换机成为核心、汇聚或网关交换机的绝佳选择。
行尾式接入层交换机
由于思科 Nexus 9500 系列交换机可支持高密度多速以太网端口,因此这些交换机也可以部署为行尾交换机,为刀片或机架式服务器提供接入连接。思科 Nexus 9500 系列交换机还能灵活地从低速服务器连接逐渐过渡到高速服务器连接。
|
