作为业界首批专为企业园区量身打造的模块化 40 和 100 千兆以太网交换机系列,Catalyst 9600 系列交换机可为 企业应用提供无与伦比的表规模(MAC 表/路由表/访问控制列表 [ACL])及缓冲性能。思科 Catalyst 9606R 机 箱的硬件最多可支持 25.6 Tbps 的有线交换容量,每个插槽最高可提供 6.4 Tbps 的带宽。思科 Catalyst 9600 系列交换机支持通过精细的端口密度满足不同的园区需求,包括非阻塞 40 和 100 千兆以太网 (GE) 四通道小型封 装热插拨(QSFP+、QSFP28)及 1、10、25 GE 增强型小型封装热插拨(SFP、SFP+、SFP28)。该系列交换 机还支持高级路由和基础设施服务(例如多协议标签交换 [MPLS] 第 2 层和第 3 层 VPN、组播 VPN [MVPN]、网 络地址转换 [NAT]);思科软件定义接入功能(例如主机跟踪数据库、跨域连接、VPN 路由和转发 [VRF] 感知、 定位/ID 分离协议 [LISP]);以及基于思科 StackWise® 虚拟技术的网络系统虚拟化(对于将这些交换机部署到园 区核心至关重要)。思科 Catalyst 9600 系列还支持所有基本的高可用性功能,例如修补、平稳插入和移除 (GIR)、 思科具有状态切换功能的无中断转发 (NSF/SSO)、白金级冗余电源,以及风扇。
|

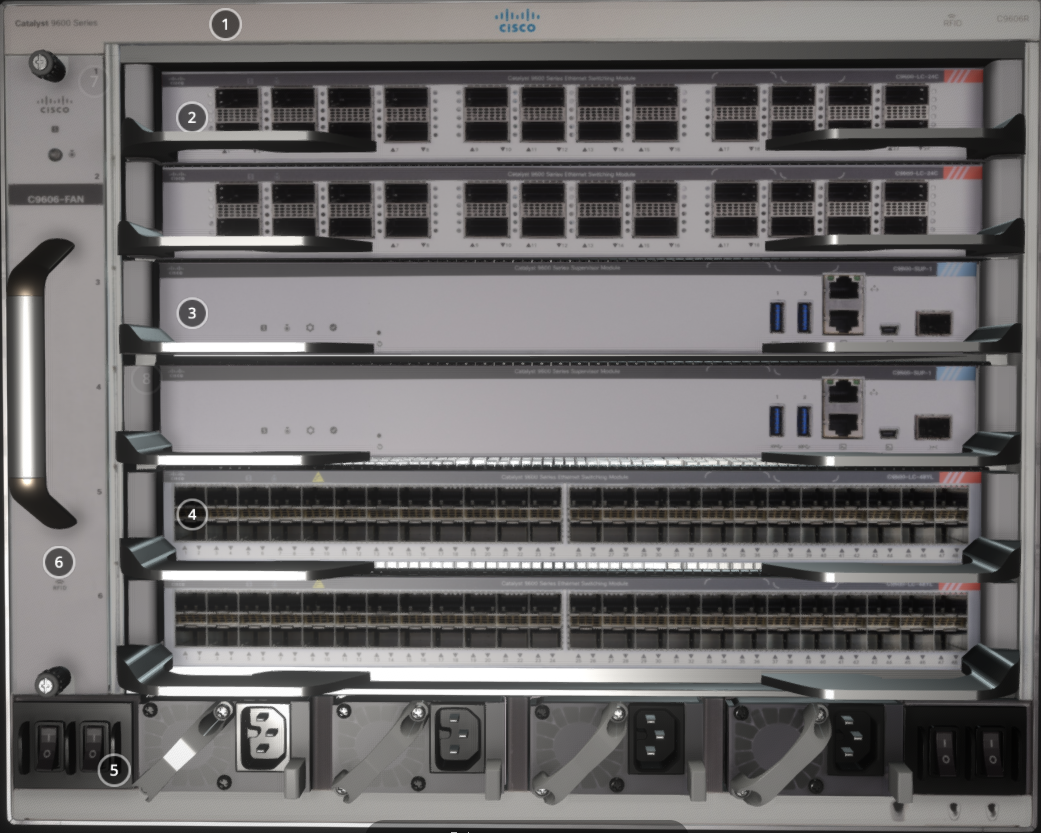

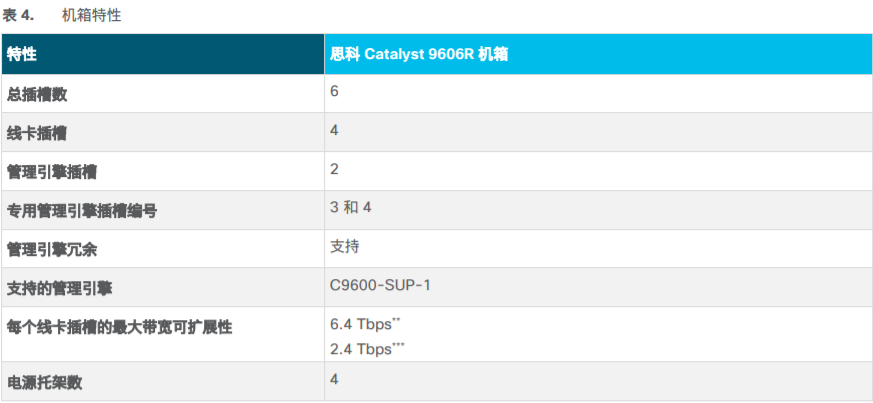

思科 Catalyst 9600 系列机箱
● 硬件最多可支持 25.6 Tbps 的有线交换容量,每个插槽最高可提供 6.4 Tbps 的带宽。
● 使用思科 Catalyst 9600 系列管理引擎 1,最多可提供 9.6 Tbps 的有线交换容量,转发性能达到 3 Bpps。

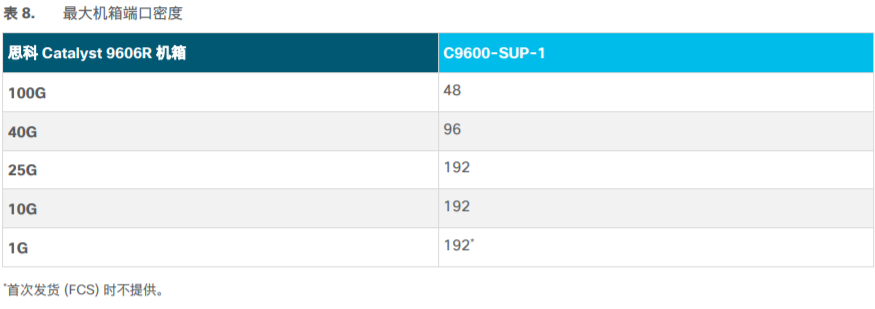

● 使用思科 Catalyst 9600 系列管理引擎 1,最多可提供 48 个非阻塞 100 千兆以太网 QSFP28 端口。
● 使用思科 Catalyst 9600 系列管理引擎 1,最多可提供 96 个非阻塞 40 千兆以太网 QSFP+ 端口。
● 使用思科 Catalyst 9600 系列管理引擎 1,最多可提供 192 个非阻塞 25 千兆/10 千兆以太网 SFP28/SFP+ 端口。

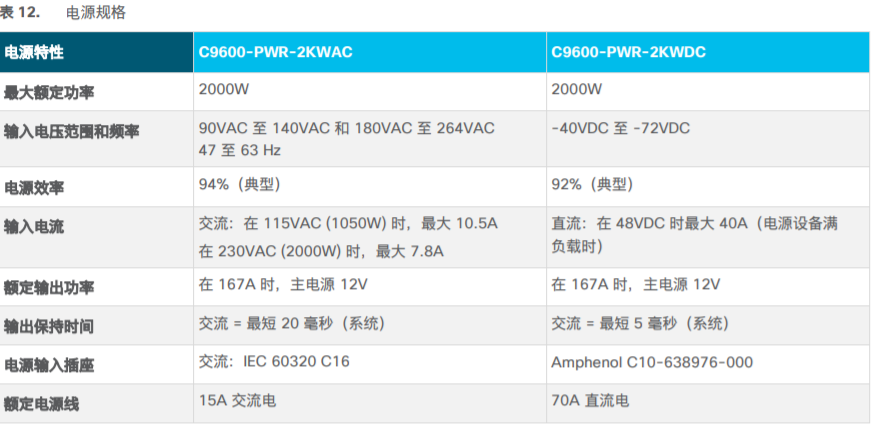

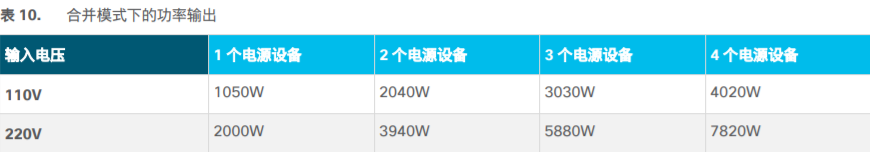

● 白金级交流和直流电源。

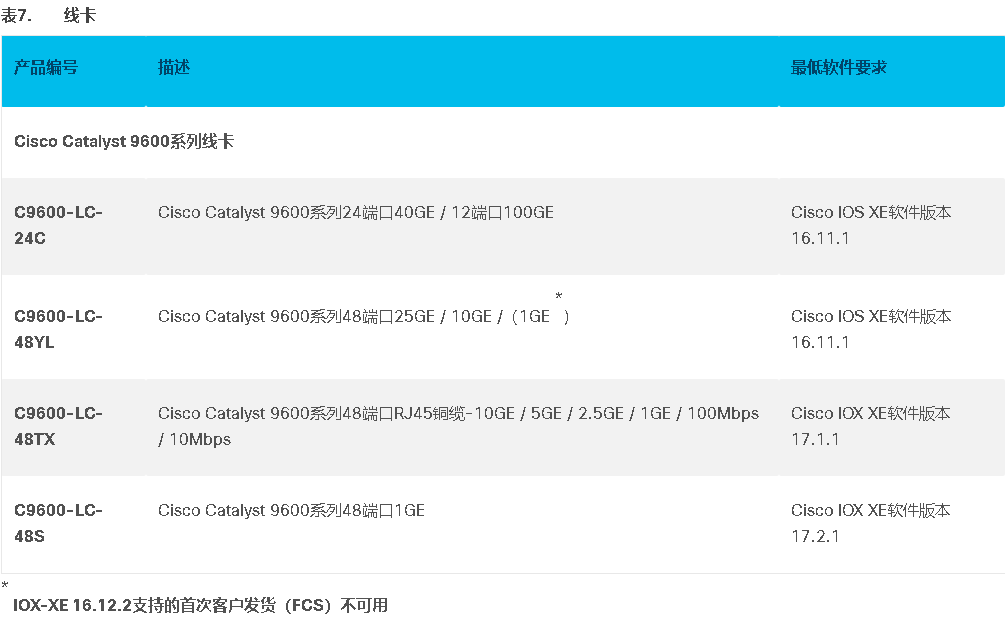

思科 Catalyst 9600 系列管理引擎 1 和线卡
● UADP* 3.0 专用集成电路 (ASIC) 是一种适应未来需求的下一代技术,不仅具有可编程管线和微引擎功能, 还可以对第 2 层、第 3 层、转发、访问控制列表 (ACL) 和服务质量 (QoS) 条目进行基于模板的可配置分配。
● 它是首个支持双宽硬件表的 ASIC。这为 IPv4 和 IPv6 提供了相同的表大小和处理性能。
● 管理引擎 1 采用 2.0 GHz Intel® x86 8 核 CPU,最多可提供 960 GB 的 SATA SSD 本地存储用于基于容 器的应用托管。
● 最大 108 MB 的缓冲区(每个 ASIC 36 MB 的统一缓冲区)。
● 基于硬件的线速 Flexible NetFlow (FNF) 提供最多可收集 294,000 个流的流收集功能。
● 硬件 IPv6 支持可为 IPv6 网络提供线速转发。
● IPv4 和 IPv6 双协议栈支持和动态硬件转发表分配能够简化从 IPv4 到 IPv6 的迁移。
● 灵活的路由(IPv4、IPv6 和组播)表、第 2 层表、ACL 表和 QoS 表。
思科 IOS XE 软件通过网络自动化在网络配置、运营和监控方面开创了一种全新的模式。思科的自动化解决方案是 基于标准的开放式解决方案,并可在网络设备的整个生命周期扩展。
下面列出了各种自动化机制:
● 自动调配设备功能将于思科 Catalyst 交换机在网络中首次部署时,在交换机上自动完成软件映像升级和配 置文件安装过程。思科提供即插即用和预启动执行环境 (PXE) 等统包解决方案,以轻松实现自动化部署。
● API 驱动的配置可在思科 Catalyst 9600 系列交换机等现代化网络交换机上使用。它支持各种自动化功能, 并通过 NETCONF 和 RESTCONF 提供强大的开放式 API,将 YANG 数据模型用于现成和定制的外部工具, 从而自动调配网络资源。
● 精细的可视性可以实现由模型驱动的遥感勘测,用于将数据从交换机流传输至目的地。要进行流传输的数据 通过订用 YANG 模型中的数据集来标识。订用的数据集按照指定的时间间隔流传输至目的。此外,思科 IOS XE 还能推送模型。它提供近乎实时的网络监控,从而快速检测和修复故障。
● 无缝的软件升级和修补为提高操作系统的恢复能力提供支持。在思科 Catalyst 9600 系列交换机上,思科 IOS XE 支持无需重新启动的热修补功能,在定期维护版本的间隔期间为严重漏洞和安全漏洞提供修复。借 助这种支持,您不必等待下一维护版本即可添加补丁。
● 采用思科信任锚技术打造的可靠解决方案为保障思科产品安全奠定坚实的基础。在思科 Catalyst 9600 系列 交换机中,这些技术能够保证硬件和软件的真实性,从而建立供应链信任,并有效缓解针对软件和固件的中 间人攻击。信任锚功能包括映像签名、安全启动和思科信任锚模块。
● 高可用性:思科 Catalyst 9600 系列交换机支持包括以下功能在内的高可用性功能:
◦ Cross-Stack EtherChannel:能够在不同的堆叠成员之间配置思科 EtherChannel 技术,从而实现很强的恢复 能力。
◦ IEEE 802.1s 多生成树协议 (MSTP) 独立于生成树计时器提供快速生成树收敛,同时提供第 2 层负载均衡和分 布式处理的优势。
◦ 每 VLAN 快速生成树 (PVRST+) 允许按每个 VLAN 生成树进行快速生成树 (IEEE 802.1w) 重新收敛,提供比 MSTP 更简单的配置。在 MSTP 和 PVRST+ 模式中,堆叠设备均用作单一生成树节点。
◦ 交换机端口自动恢复( “错误禁用” 恢复)可自动尝试重新激活由于网络错误而禁用的链路。 |
