Wi-Fi 6 (802.11ax)

IEEE 802.11ax 也称为高效无线 (HEW) 标准或 Wi-Fi 6，是在 802.11ac 的基础上制定的新兴标准。802.11ax 在常规环境下提供更出色的无线上网体验，并为各种高级应用（例如 4K 或 8K 视频、高密度高清协作应用、无线网络全覆盖的办公室和物联网）提供更有保障的性能。不同于 802.11ac 标准，Wi-Fi 6 可同时使用 2.4 Ghz 和 5 GHz 频段。

上行链路/下行链路 OFDMA

基于 OFDMA 的调度功能可将带宽分割为更小的频率资源块进行分配，这些频率资源块又称为资源单位 (RU)，可在下行链路和上行链路中将其分配给各个客户端，从而减少开销和延迟。

上行链路/下行链路 MU-MIMO 技术

MU-MIMO 支持双空间流，使得无线接入点可以在客户端设备之间拆分空间流，最大限度提高吞吐量。

BSS 着色

利用空间复用（也称为基本服务集 [BSS] 着色）功能，无线接入点及其客户端可以区分各种 BSS，从而能够同步传输更多数据。

目标唤醒时间

新增名为目标唤醒时间 (TWT) 的节能模式，允许客户端保持睡眠状态，仅在预先计划的（目标）时间唤醒，以便与无线接入点交换数据。与 802.11n 和 802.11ac 相比，此模式可以使电池供电型设备的节电能力提高 3 至 4 倍。

智能采集

智能采集功能可探测网络，向 Cisco DNA Center 提供深度分析数据。这项软件功能可以跟踪 240 多种异常情况，并根据需要模仿现场网络管理员对所有数据包进行即时检查。借助智能采集功能，您可以对您的无线网络做出更有针对性的决策。

蓝牙 5

集成蓝牙低功耗 (BLE) 5 无线电，可满足资产跟踪、路线导航或分析等基于位置的使用案例的需求。

应用容器支持

提供容器支持，可使主机无线接入点上的物联网应用具备边缘计算功能。

Apple 功能

为了在基于思科技术的企业网络中为 iOS 设备提供最佳移动体验，思科与 Apple 建立了合作关系。通过将 Apple iOS 的新功能与思科最新软硬件相结合，企业现在可以更有效地利用其网络基础设施，面向所有业务应用提供更出色的用户体验。

双方协作的核心是在思科 WLAN 和 Apple 设备之间采用独特的握手方式。通过这种握手，思科 WLAN 将能够向 Apple 设备提供出色的 Wi-Fi 漫游体验。而且，思科 WLAN 会对 Apple 设备建立信任，并优先处理由 Apple 设备指定的业务关键型应用。此功能也被称为快速通道功能。

部件编号

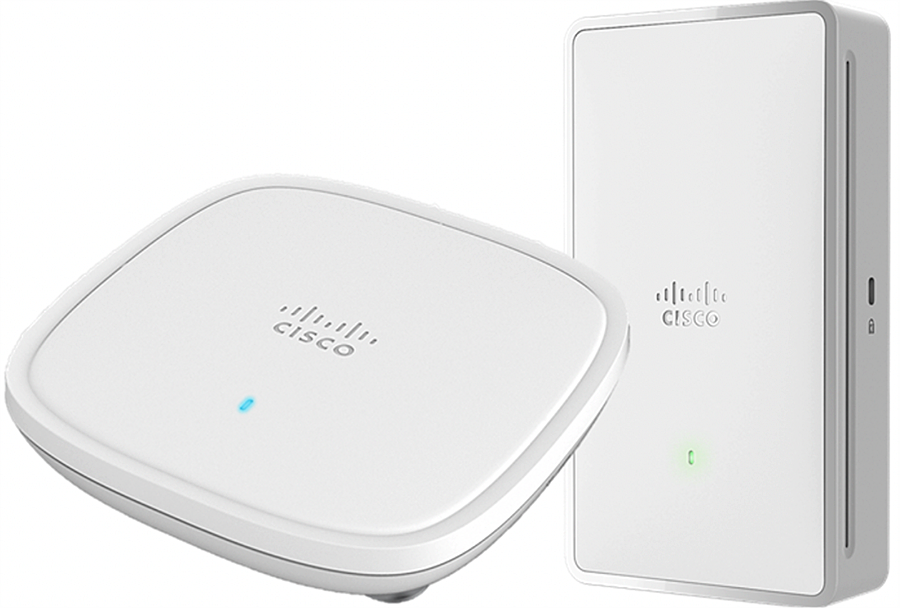

Cisco Catalyst 9105AX 无线接入点：室内环境，带内置天线

•   C9105AXI-x ： Cisco Catalyst 9105 系列

Cisco Catalyst 9105AX 无线接入点：墙壁固定板，带内置天线

•   C9105AXW-x ： Cisco Catalyst 9105 系列

管制范围：（x = 管制范围）

客户负责验证在其各自国家/地区的使用审批。要验证是否已获得批准，以及确定与特定国家/地区对应的管制范围，请访问：https://www.cisco.com/go/aironet/compliance。

并非所有管制范围都已获审批。全球价目表和/或地区价目表中将会即时提供已获审批的部件号。

思科无线局域网服务

•   AS-WLAN-CNSLT ： 思科无线局域网网络规划和设计服务

•   AS-WLAN-CNSLT ： 思科无线局域网 802.11n 迁移服务

•   AS-WLAN-CNSLT ： 思科无线局域网性能和安全评估服务

软件

Catalyst 9105 AXI

•   思科统一无线网络软件版本 8.10.MR3 或更高版本

•   Cisco IOS® XE 软件版本 17.3.1 或更高版本

Catalyst 9105AXW

•   思科统一无线网络软件版本 8.10.MR3 或更高版本

•   Cisco IOS® XE 软件版本 17.3.1 或更高版本

支持的无线局域网控制器

•   Cisco Catalyst 9800 系列无线控制器

•   思科 3504 、 5520 和 8540 无线控制器及思科虚拟无线控制器

802.11n 版本 2.0（及相关）功能

•   2x2 MIMO ，具有 2 个空间流

•   最大比合并 (MRC)

•   802.11n 和 802.11a/g

•   20 MHz 和 40 MHz 信道

•   PHY 数据速率最高为 444.4 Mbps （ 5 GHz 的 40 MHz 信道及 2.4 GHz 的 20 MHz 信道）

•   数据包汇聚：汇聚 MAC 协议数据单元 (A-MPDU) （传输和接收）、汇聚 MAC 服务数据单元 (A-MPDU)
（传输和接收）

•   802.11 动态频率选择 (DFS)

•   循环移动差分 (CSD) 支持

802.11ac

•   2x2 下行链路 MU-MIMO ，具有 2 个空间流

•   最大比合并

•   802.11ac 波束成形

•   20 MHz 、 40 MHz 、 80 MHz 信道

•   PHY 数据速率最高为 866.7 Mbps （ 5 GHz 的 80 MHz 信道）

•   数据包汇聚： A-MPDU （发送和接收）、 A-MSDU （发送和接收）

•   802.11 DFS

•   循环移动差分支持

•   WPA3 支持

802.11ax

•   2x2 上行链路 / 下行链路 MU-MIMO ，具有 2 个空间流

•   上行链路 / 下行链路 OFDMA

•   TWT

•   BSS 着色

•   最大比合并

•   802.11ax 波束成形

•   20 MHz 、 40 MHz 、 80 MHz 信道

•   PHY 数据速率最高为 1.488 Gbps （ 5 GHz 的 40 MHz 信道及 2.4 GHz 的 20 MHz 信道）

•   数据包汇聚： A-MPDU （发送和接收）、 A-MSDU （发送和接收）

•   802.11 DFS

•   循环移动差分支持

•   WPA3 支持

集成天线

Catalyst 9105AXW

•   2.4 GHz ：峰值增益 3 dBi ，内置天线，全向（方位角）

•   5 GHz ：峰值增益 5 dBi ，内置天线，全向（方位角）

Catalyst 9105AXI

•   2.4 GHz ：峰值增益 4 dBi ，内置天线，全向（方位角）

•   5 GHz ：峰值增益 5 dBi ，内置天线，全向（方位角）

接口

Catalyst 9105AXW

•   1 个 100/1000/2500 Base-T （以太网）上行链路接口

•   3 个 100/1000 Base-T （以太网）下行链路接口（ LAN1 、 LAN2 和 LAN3 ； LAN1 支持 10.5W PSE 电源预算）

•   管理控制台端口 (RJ-45)

•   USB 2.0 (4.5W)

•   直通端口

Catalyst 9105AXI

•   1 个 100/1000 Base-T （以太网）上行链路接口

•   管理控制台端口 (RJ-45)

指示灯

•   状态 LED 指示引导加载程序状态、关联状态、工作状态、引导加载程序警告、引导加载程序错误

尺寸（宽 x 长 x 高）

•   无线接入点（不含安装支架）：

◦          C9105AXW：3.54 x 6.3 x 1.3 英寸（90 x 160 x 32.66 毫米）

◦          C9105AXI：5.9 x 5.9 x 1.18 英寸（150 x 150 x 30 毫米）

重量

Cisco Catalyst 9105AXW

•   0.8 磅（ 373.2 克）

Cisco Catalyst 9105AXI

•   0.7 磅（ 329.5 克）

输入功率要求

•   802.3at 增强型以太网供电 (PoE+) ，思科通用型以太网供电（思科 UPOE® ）

•   思科馈电器 AIR-PWRINJ6=

•   802.3af PoE

•   思科馈电器 AIR-PWRINJ5= （注意：此馈电器仅支持 802.3af ）

Catalyst 9105AXI

PoE 电源

2.4 GHz 无线电

5 GHz 无线电

链路速度

802.3af (PoE)

2x2

2x2

1G

Catalyst 9105AXW

PoE 电源

2.4 GHz 无线电

5 GHz 无线电

链路速度

USB

LAN1 PSE

802.3af (PoE)

2x2

2x2

2.5G mGig

禁用

禁用

802.3at (PoE+)

2x2

2x2

2.5G mGig

启用 USB 或 LAN1 PSE 。

环境参数

Cisco Catalyst 9105AXW

•   非工作（存储）温度： -22 ° F 至 158 ° F （ -30 ° C 至 70 ° C ）

•   非工作（存储）海拔试验： 25 ˚ C ， 15,000 英尺（ 4600 米）

•   工作温度： 32 ° F 至 122 ° F （ 0 ° C 至 50 ° C ）

•   工作湿度： 10% 至 90% （非冷凝）

•   工作海拔试验： 40 ˚ C ， 9843 英尺（ 3000 米）

注：当环境工作温度超过 40°C 时，无线接入点在 2.4 GHz 无线电频段上会从 2x2 模式自动切换为 1x1 模式，且 USB 接口和 LAN1 PSE 都将禁用。

Cisco Catalyst 9105AXI

•   非工作（存储）温度： -22 ° F 至 158 ° F （ -30 ° C 至 70 ° C ）

•   非工作（存储）海拔试验： 25 ˚ C ， 15,000 英尺（ 4600 米）

•   工作温度： 32 ° F 至 122 ° F （ 0 ° C 至 50 ° C ）

•   工作湿度： 10% 至 90% （非冷凝）

•   工作海拔试验： 40 ˚ C ， 9843 英尺（ 3000 米）

注：当环境工作温度超过 40°C 时，无线接入点在 2.4 GHz 无线电频段上会从 2x2 模式自动切换为 1x1 模式。

可用发射功率设置（最大值/最小值）

2.4 GHz

20 dBm (100 mW)

-7 dBm (0.2 mW)

5 GHz

20 dBm (100 mW)

-7 dBm (0.2 mW)

管制范围

注：客户应负责验证所在国家/地区是否批准使用此产品。要验证是否已获得批准，以及确定与特定国家/地区对应的管制范围，请访问：https://www.cisco.com/go/aironet/compliance

有关管制范围支持情况的更多信息，请参阅思科管制范围白皮书。

合规性

•   安全：

◦          IEC 60950-1

◦          EN 60950-1

◦          UL 60950-1

◦          IEC 62368-1

◦          EN 62368-1

◦          UL/CUL 62368-1

◦          CAN/CSA-C22.2 No. 60950-1

◦          AS/NZS60950.1

◦          UL 2043 – 仅限 C9105AXI

◦          III 类设备

•   排放：

◦          CISPR 32（2015 年修订版）

◦          EN 55032（2012 年修订版/AC:2013）

◦          EN 55032（2015 年修订版）

◦          EN61000-3-2（2014 年修订版）

◦          EN61000-3-3（2013 年修订版）

◦          KN61000-3-2

◦          KN61000-3-3

◦          AS/NZS CISPR 32 B 类（2015 年修订版）

◦          47 CFR FCC 第 15B 部分

◦          ICES-003（2016 年第 6 版修订版，B 类）

◦          VCCI A-CISPR 32

◦          CNS（13438 修订版）

◦          KN-32

◦          QCVN 118:2018/BTTTT

•   抗扰性：

◦          CISPR 24（2010 年修订版）

◦          EN 55024 + AMD 1（2010 年修订版）

◦          EN 55035：2017

◦      KN35

•   排放与抗扰性：

◦          EN 301 489-1 (v2.1.1 2017-02)

◦          EN 301 489-17 (v3.1.1 2017-02)

◦          QCVN (18:2014)

◦          QCVN 112:2017/BTTTT

◦          KN 489-1

◦          KN 489-17

◦          EN 60601-1-2:2015

◦          EN 61000-6-1: 2007

•   无线电：

◦          EN 300 328 (v2.1.1)

◦          EN 301 893 (v2.1.1)

◦          AS/NZS 4268（2017 年修订版）

◦          47 CFR FCC 第 15C、15.247、15.407 部分

◦          RSP-100

◦          RSS-GEN

◦          RSS-247

◦          中国国家无线电管理委员会 (SRRC) 认证

◦          LP0002（2018.1.10 修订版）

◦          日本标准33a、标准66 和标准71

•   射频安全：

◦          EN 50385 （2002 年 8 月修订版）

◦          ARPANSA

◦          AS/NZS 2772（2016 年修订版）

◦          EN 62209-1（2016 年修订版）

◦          EN 62209-2（2010 年修订版）

◦          47 CFR 第 1.1310 和 2.1091 部分

◦          RSS-102

•   IEEE 标准：

◦          IEEE 802.3

◦          IEEE 802.3ab

◦          IEEE 802.3af/at

◦          IEEE 802.11a/b/g/n/ac/ax

◦          IEEE 802.11h、802.11d

•   安全性：

◦          802.11i、Wi-Fi 保护访问 2 (WPA2)、WPA3

◦          802.1X

◦          高级加密标准 (AES)

•   可扩展鉴权协议 (EAP) 类型：

◦          EAP-传输层安全 (TLS)

◦          EAP-Tunneled TLS (TTLS) 或 Microsoft 质询握手身份验证协议 (MSCHAP) v2

◦          受保护的 EAP (PEAP) v0 或 EAP-MSCHAP v2

◦          EAP-通过安全隧道灵活身份验证 (EAP-FAST)

◦          PEAP v1 或 EAP-通用令牌卡 (GTC)

◦          EAP-客户身份识别卡 (SIM)

数据速率/发射功率/接收灵敏度

•   有关数据速率、发射功率和接收灵敏度的详细信息，请参阅 思科射频规格信息 。

发射功率和接收灵敏度

5 GHz 无线电

2.4 GHz 无线电

空间流

有源天线

数量

总发射功率 (dBm)

接收灵敏度 (dBm)

总发射功率 (dBm)

接收灵敏度 (dBm)

802.11/11b

1 Mbps

1

2

–

–

20

-99

11 Mbps

1

2

–

–

20

-91

802.11a/g

6 Mbps

1

2

20

-97

20

-93

24 Mbps

1

2

20

-89

20

-86

54 Mbps

1

2

20

-80

20

-78

802.11n HT20

MCS0

1

2

20

-96

20

-93

MCS15

2

2

20

-75

20

-73

802.11n HT40

MCS0

1

2

20

-93

–

–

MCS15

2

2

20

-72

–

–

802.11ac VHT20

MCS0

1

2

20

-96

–

–

MCS8

1

2

20

-74

–

–

MCS0

2

2

20

-94

–

–

MCS8

2

2

20

-71

–

–

MCS9

2

2

-

-

–

–

802.11ac VHT40

MCS0

1

2

20

-93

–

–

MCS9

1

2

20

-69

–

–

MCS0

2

2

20

-91

–

–

MCS9

2

2

20

-66

–

–

802.11ac VHT80

MCS0

1

2

20

-90

–

–

MCS9

1

2

20

-66

–

–

MCS0

2

2

20

-88

–

–

MCS9

2

2

20

-63

–

–

802.11ax HE20

MCS0

1

2

20

-96

20

-93

MCS11

1

2

19

-66

19

-64

MCS0

2

2

20

-95

20

-91

MCS11

2

2

19

-65

19

-63

802.11ax HE40

MCS0

1

2

20

-93

–

–

MCS11

1

2

19

-63

–

–

MCS0

2

2

20

-92

–

–

MCS11

2

2

19

-62

–

–

802.11ax HE80

MCS0

1

2

20

-90

–

–

MCS11

1

2

19

-60

–

–

MCS0

2

2

20

-89

–

–

MCS11

2

2

19

-59

–

–

许可

有关许可的详细信息，请参阅思科无线许可。

保修信息

Cisco Catalyst 9105 系列无线接入点提供终身有限保修，只要最终用户继续拥有或使用本产品，即可享受全方位的硬件保修服务。用户可提前 10 天提出更换硬件请求，并且保修可确保软件介质在 90 天内无缺陷。有关详细信息，请访问 https://www.cisco.com/go/warranty。
